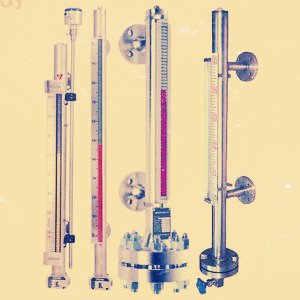

在工業自動化領域，液位監測是至關重要的環節。而側裝式磁浮子液位計（又稱磁翻板液位計），憑借其獨特的磁耦合與浮力原理，成為了實現精準液位測量的利器。本文將深入剖析這一技術，帶您了解其工作原理、核心功能以及應用場景。

一、工作原理：磁耦合與浮力的協同作用

側裝式磁浮子液位計通過法蘭與被測容器連接，形成連通器結構，確保液位計主體管內液面與容器內液面高度一致。磁性浮子隨液位升降而浮動，其運動軌跡直接反映容器內液位變化。當介質液位上升時，浮子因浮力作用向上移動；液位下降時，浮子隨介質回落。

二、核心功能：精準測量與多場景適配

高精度就地顯示：磁浮子液位計通過機械式翻柱翻轉實現液位指示，精度可達±10mm，且無需外部電源，適用于易燃易爆等危險環境。

遠傳與控制功能擴展：液位變送器將液位信號轉換為4-20mA電流輸出，兼容DCS、PLC等控制系統；液位報警開關可設定液位上下限，觸發報警或聯鎖控制；界面測量可同時測量兩種介質的分界面。

三、典型應用場景與優勢

高溫高壓環境：某電力鍋爐采用側裝式磁浮子液位計，工作溫度達300℃，壓力4.0MPa，確保設備穩定性。

易燃易爆場所：煉油廠儲罐區使用本安防爆型磁翻板液位計，避免電火花引發爆炸風險。

強腐蝕介質：某化工企業選用ABS材質磁翻柱液位計測量鹽酸儲罐液位，延長設備使用壽命。

四、維護與故障排除

常見故障處理：顯示不準、信號波動、翻柱不翻轉等。

標定方法：通過變送器按鈕或LCD菜單進入標定模式，設定4mA（0%液位）與20mA（100%液位）輸出點。

結語

側裝式磁浮子液位計以磁耦合技術為核心，結合浮力原理與模塊化設計，實現了高精度、高可靠性與多功能擴展。其就地顯示與遠傳控制的雙重能力，使其成為工業過程控制中重要的液位監測工具。隨著材料科學與自動化技術的發展，該設備將在更嚴苛的工況下發揮關鍵作用。

以上就是基于磁耦合與浮力原理的精準液位測量技術文章的全部內容
