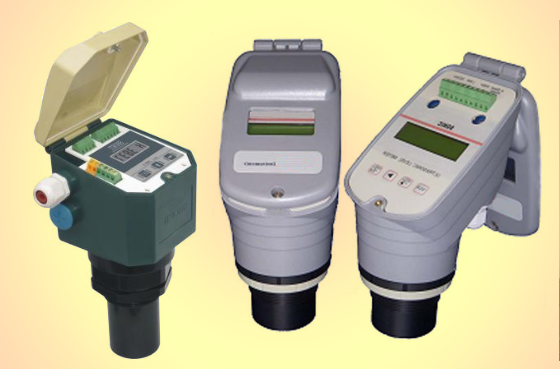

1的液體和物料水平位置。超聲波液位計 基本參數和功能：
范圍4m，6m，8m，10m，15m，25m
傳感器材料PP， PVDF，PTFE，不銹鋼（DIN1.4571，AISI SS316Ti）
發射角5°?7°
外殼材料塑料：PBT玻璃纖維，阻燃（DuPont¨）鋁：抗 防塵層
工作溫度PP，PVDF，PTFE類型：-30℃?+ 90℃；
不銹鋼類型：-30℃?+ 100℃（可承受CIP 120℃，可承受2小時清潔）
環境溫度-30℃?+ 60℃（使用SA-100編程器），-25℃ ?+ 60℃，避免陽光直射 壓力（優良）0.5?3bar（0.05?0.3 MPa）不銹鋼0.9?1.1bar（0.09?0.11MPa）
密封條材料PP型 ：EPDM；
其他類型：FKM（VIton）
防護等級傳感器：IP68（可以浸入水中）；
外殼：IP67（NEMA6）
電源/功耗高壓類型：85?255VAC / 6VA； 低壓型：10.5?40VDC / 3.6W，10.5?28VA / 4VA 精度±（0.2％測量距離，+ 0.05％范圍）
分辨率測量距離：<2m：1mm ，2?5m：2mm，5?10m：5mm; > 10m：10mm
輸出模擬量輸出：4?20mA，600 Ohm 觸點輸出：250VAC，3A 計算機：RS485（可選） HART（可選） 顯示（SAP-100）：6位數字，圖形，用戶LCD 電氣連接2×Pg16或2?1/2” NPT； 電線截面積：0.5?2.5mm2 電氣防護鋁外殼：I級，塑料外殼：II級。
2. 超聲波液位差計測量原理
超聲波液位計垂直安裝在 在超聲脈沖之后，一段時間后，超聲波液位計的傳感器接收從液面反射的信號。 信號由發送器電路選擇和處理。 根據超聲波液位計發送和接收超聲波之間的時間差，計算液位傳感器的距離。 得益于先進的微處理器和獨特的EchoDiscovery回波處理技術，超聲波液位計可以應用于各種復雜的工作條件。 一件式超聲波液位計是指探頭和外殼超聲波液位計的組合。
3. 超聲波液位差計安裝原則
1）從變送器表面到較低液位的距離應小于可選儀器的范圍。 2）從變送器表面到較高液位的距離應大于可選儀器的盲區。 3）傳感器的發射表面應與液體表面平行。 4）傳感器的安裝位置應盡量避免在進口和出口正下方液位劇烈波動的地方。 5）如果水池或水箱壁不光滑，則儀表距離水池或水箱壁的距離應大于0.3m。
6）如果從變送器表面到較大液位的距離小于可選儀器的盲區，則需要安裝延長管。 延長管的直徑大于120mm，長度為0.35m?0.50m，垂直安裝，內壁光滑，罐上的開口應大于延長管的內徑。 或者，您也可以將管子直接放置在直徑大于80mm的水箱底部，并在管子底部留一個孔，以方便液體流入。
以上就是超聲波液位差計產品詳情文章的全部?jī)?nèi)容
